Mașina de formare a plăcilor fotovoltaice este o unitate de producție continuă, extrem de automatizată, concepută pentru a procesa direct bobinele din aliaj de aluminiu-magneziu-mangan în plăci de acoperiș cu forme și dimensiuni specifice. Acesta integrează o linie de producție automată cuprinzătoare, care integrează derularea și nivelarea bobinei, formarea continuă la rece, tăierea precisă pe lungime și stivuirea produsului finit. Procesul de bază: Formare cu role Principiu: Aceasta este tehnologia de bază a mașinii. Utilizează o serie de role de formare proiectate cu precizie pentru a îndoi continuu bobinele din aliaj de aluminiu-magneziu-mangan la temperatura camerei (sau aproape de temperatura camerei) prin mai multe treceri, modelându-le treptat în forma finală dorită a plăcilor (cum ar fi marginea ondulată, trapezoidală sau plată). Caracteristici: În comparație cu laminarea sau ștanțarea la cald, formarea cu rulouri oferă o eficiență ridicată, un cost scăzut, o utilizare ridicată a materialului și o calitate excelentă a suprafeței, ceea ce o face deosebit de potrivită pentru producția continuă de produse lungi.
Jiangyin Hailong Machinery Factory este YX25-820 Ușor de instalat mașină de formare a rulourilor de plăci PV Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm YX25-820 Ușor de instalat mașină de formare a rulourilor de plăci PV de vânzare.
Avantaje cheie:
Producție eficientă: formarea continuă cu rulouri oferă viteză și putere mare.
Calitate stabilă: controlul automat asigură forma și dimensiunile uniforme ale produsului.
Protejarea modulelor fotovoltaice: procesul de îndoire la rece elimină impactul potențial al temperaturilor ridicate asupra performanței modulelor fotovoltaice; carcasa din aliaj de aluminiu-magneziu-mangan oferă o protecție fizică puternică pentru module.
Estetică și hidroizolație: țiglele formate asigură o acoperire excelentă a acoperișului și o impermeabilizare structurală.
Ușor: Materialul din aliaj de aluminiu face ca întregul sistem de plăci fotovoltaice să fie ușor și reduce cerințele structurale ale acoperișului.

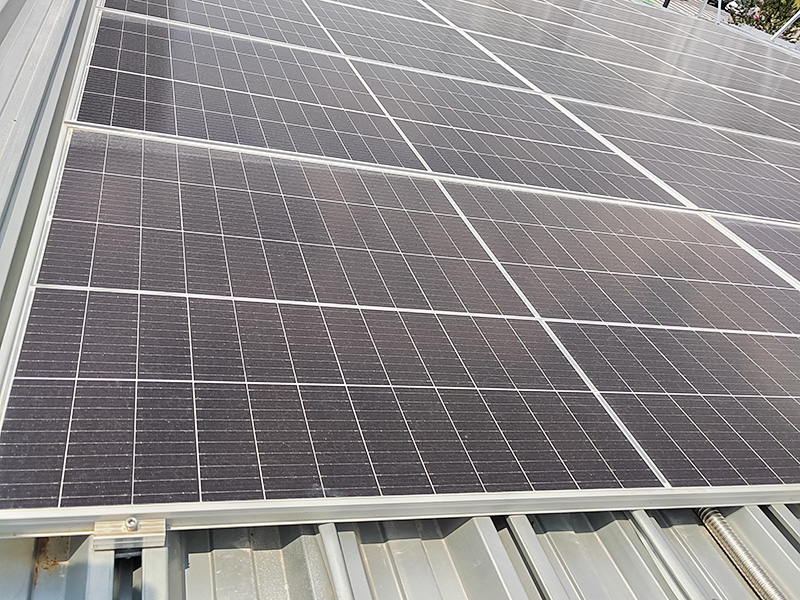

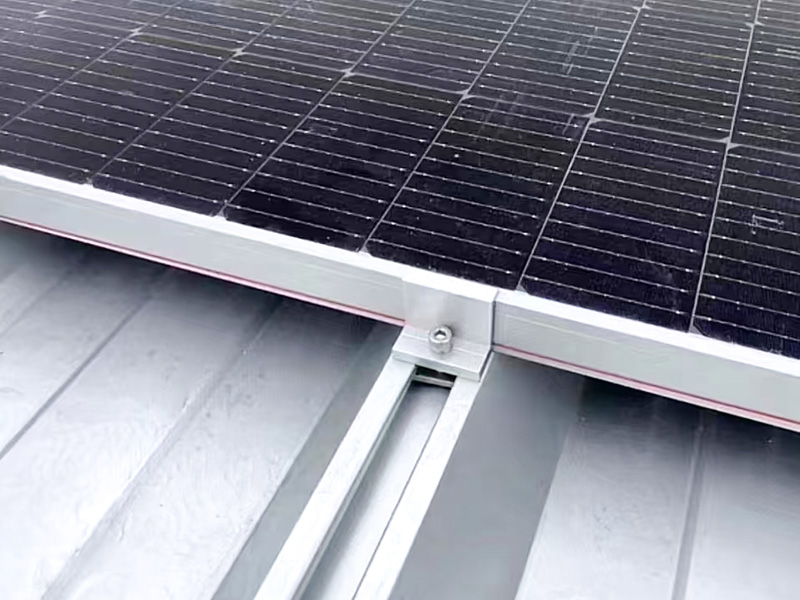

Instalare ușoară: plăcile finite pot fi instalate la fața locului la fel ca plăcile metalice tradiționale, simplificând în mod semnificativ procesul tradițional complex de „instalare a suporturilor pe acoperiș și apoi instalarea panourilor fotovoltaice”, economisind forță de muncă și timp.
Proces de productie:
Derulare și nivelare: rola din aliaj de aluminiu este derulată și nivelată pentru a elimina stresul de ondulare și pentru a asigura un material plat care intră în secțiunea de formare.
Ghidarea materialului: Materialul este introdus fără probleme și cu precizie în unitatea de formare.

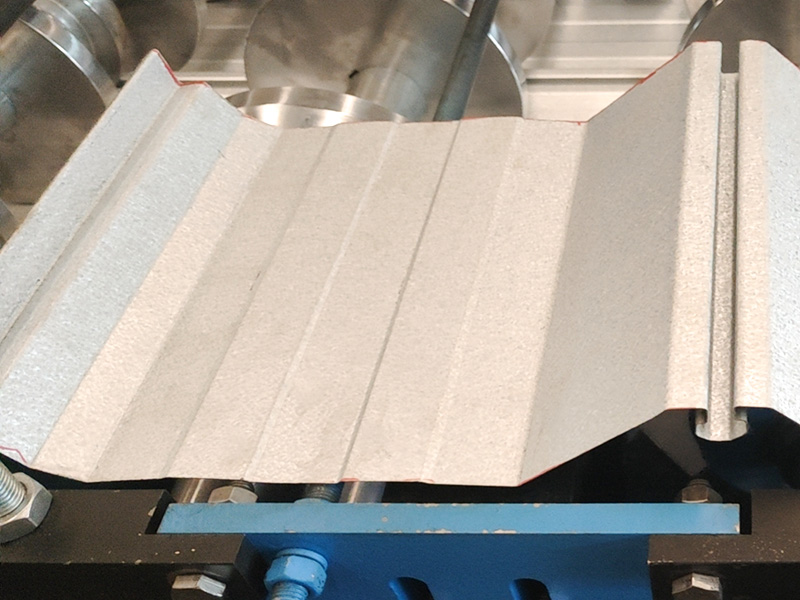

Formare continuă la rece: materialul trece prin mai multe seturi de role de formare aranjate cu grijă. Fiecare set de role aplică materialului o forță de îndoire specifică, modelându-l treptat la profilul final al plăcilor. Aceasta este componenta de bază a echipamentului.
Tăiere/Dimensionare: Materialul de țiglă format continuu este tăiat cu precizie la lungimea dorită. Foarfecele hidraulice sau foarfecele servo sunt utilizate în mod obișnuit.

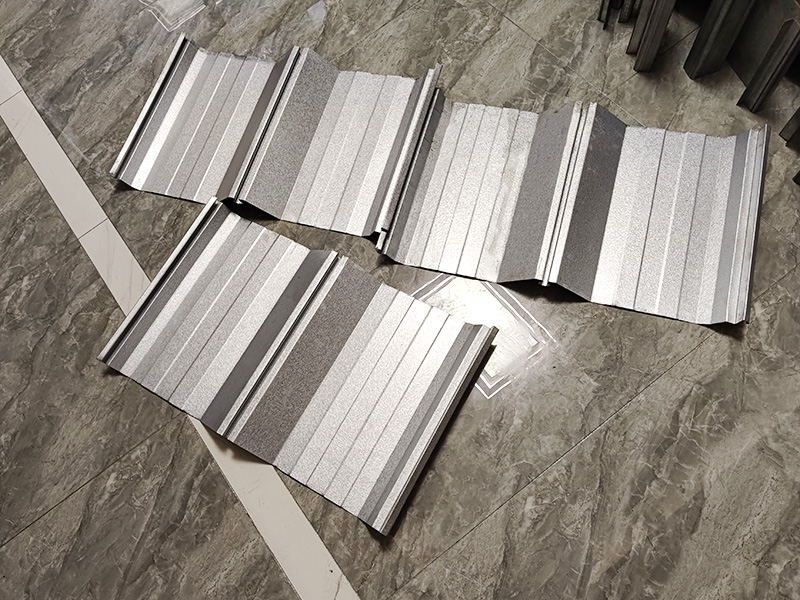

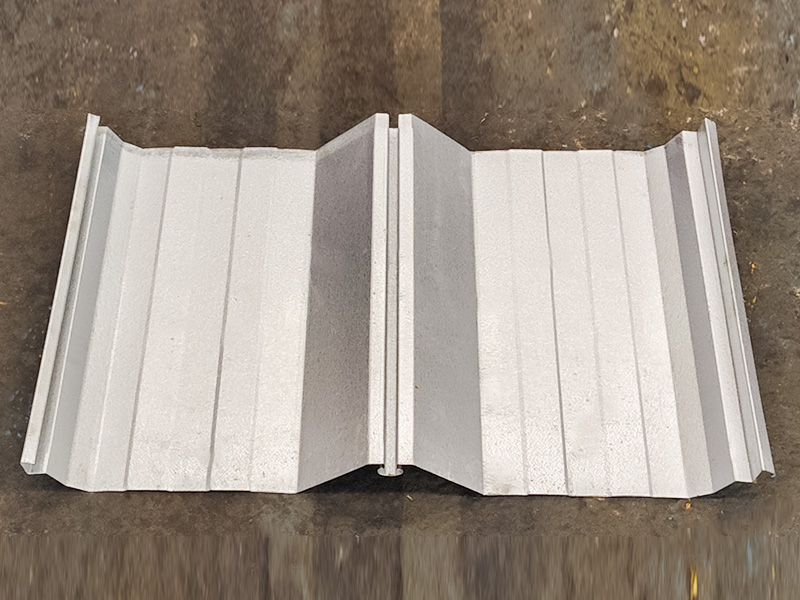

Stivuire/Colectare: plăcile PV finisate tăiate sunt stivuite automat pentru ambalare și expediere.
| Parametrii tehnici | ||
| Articol | Parametru | Remarcă |
| Baza mașinii | Standardul Național Nr.36 Oțel I-Beam | Structura generală de sudare |
| Material role | Oțel 45# de înaltă calitate | Prelucrare fină, călită |
| Arborele principal | φ75，45# Oțel | Prelucrare fină, călită |
| Formarea Grupurilor | 20 | |
| Puterea motorului principal | 11 kW | |
| Metoda Drive | Unitate cu lanț | |
| Modul Cut-Off | Oprire hidraulică | Puterea motorului stației hidraulice este de 4 KW |
| Cut Blade | Cr12MoV | stins, HRC58-62 |
| Derulator | Încărcare de 5 tone, cu platformă de încărcare | Puterea motorului stației hidraulice este de 2,2 KW |
| Sistem de control | PLC Siemens/Schneider | |
| Sistem hidraulic | Marca BeiJin Huade | |
| Lungimea totală a liniei de producție | Aproximativ 20 de metri | |
| Greutatea echipamentului | Aproximativ 11 tone | |
| Grosimea materiei prime | 0,4-0,8 mm | Bobina galvanizata Q235 |
| Viteza de productie | 15m-18/min | |
