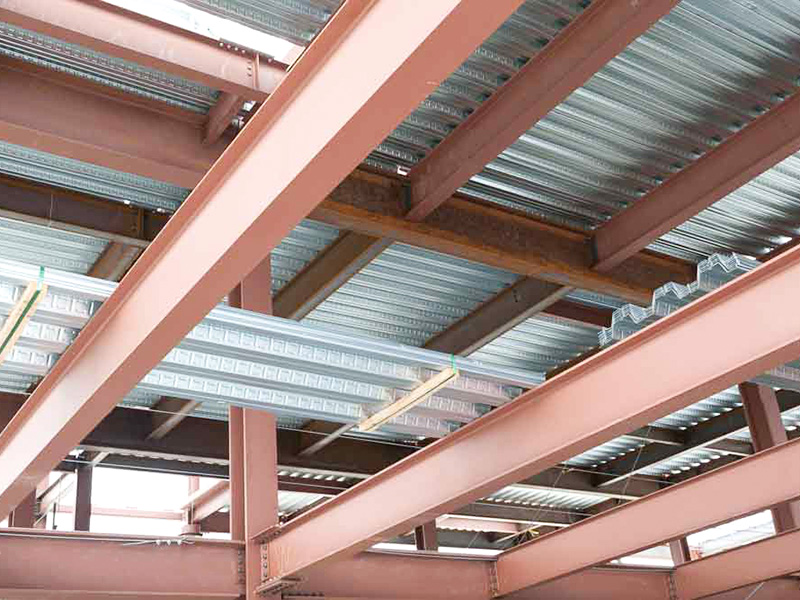

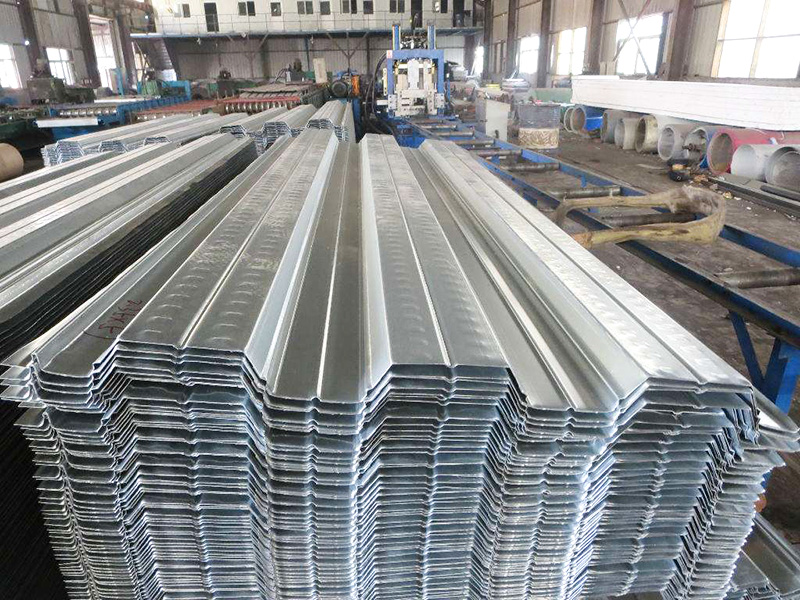

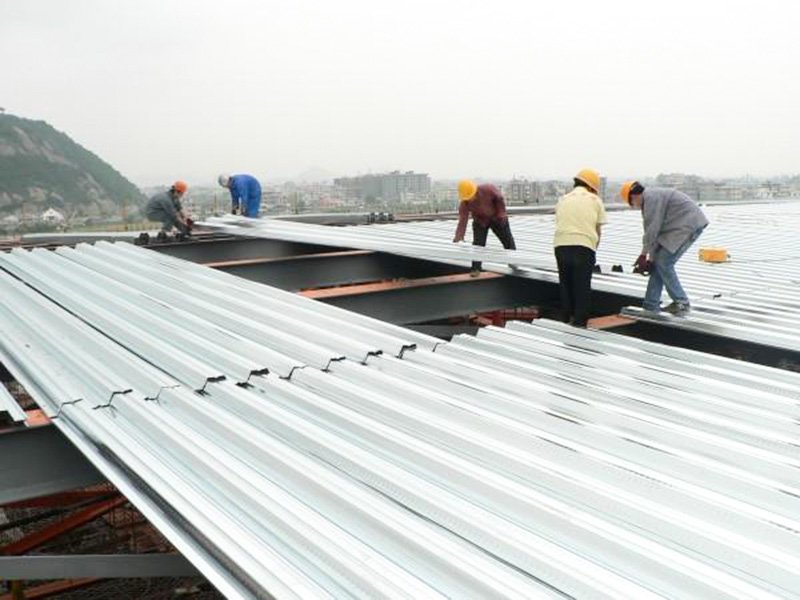

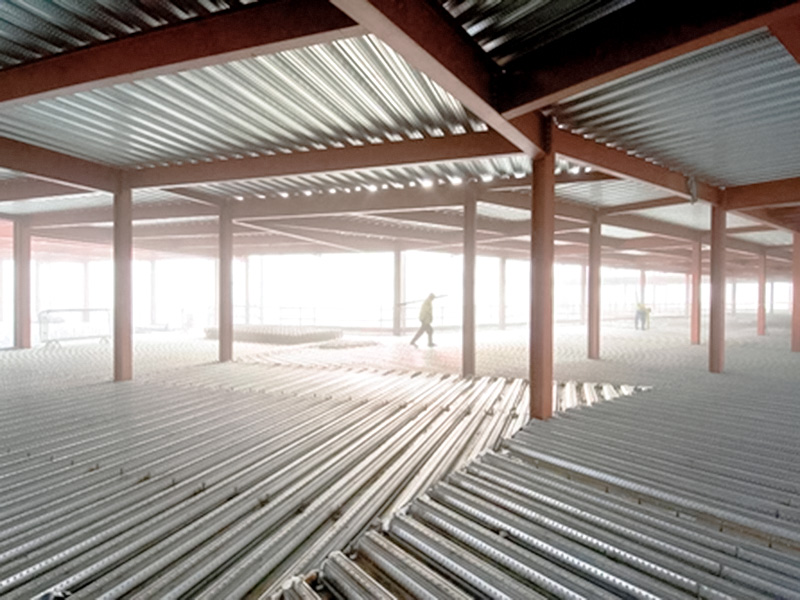

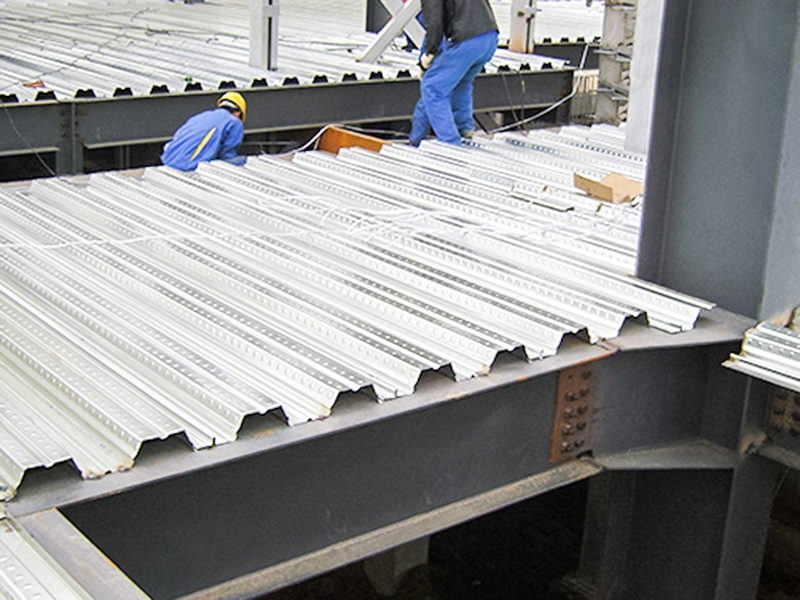

Mașina de profilat pentru podele YX50-1005 este o mașină automată de profilat special concepută pentru producerea de pardoseli YX50-1005 cu capăt închis (cunoscut și ca tablă de oțel sau tablă ondulată). Această mașină folosește un proces de formare la rece pentru a forma bobine metalice în tablă cu forme de secțiune transversală specializate. Aceste tablă servesc ca cofraj permanent și armătură portantă pentru plăcile de beton și sunt utilizate pe scară largă în structurile din oțel.
Jiangyin Hailong Machinery Factory este YX50-1005 Mașini de formare a rulourilor pentru podele de producție eficiente Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm YX50-1005 Mașini de formare a rulourilor pentru podele de producție eficiente de vânzare.
Valorile de bază ale echipamentului:
Producție eficientă: Formarea continuă cu role la viteze de 15-20 m/min satisface nevoile proiectelor de anvergură.
Garanție de precizie: Asigură toleranțe înălțimii nervurilor și lățimii plăcii de ≤±0,5 mm (afectând planeitatea podelei).

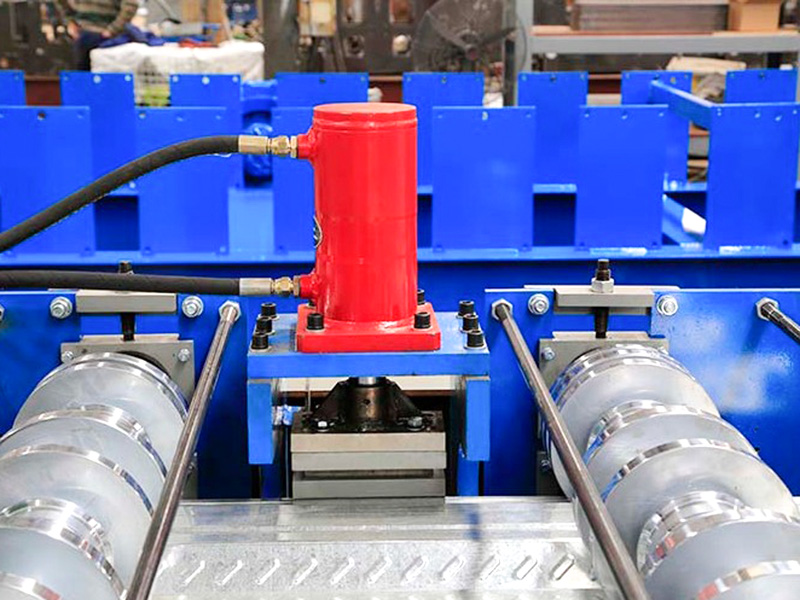

Capacități de personalizare: Sunt posibile perforarea în linie și tăierea colțurilor (pentru a se potrivi traversării conductelor).
Componentele de bază includ de obicei:
Încărcător/Debobinator: Încarcă și derulează bobinele metalice.
Garanție/Dispozitiv de nivelare: Asigură că banda intră drept în zona de formare.

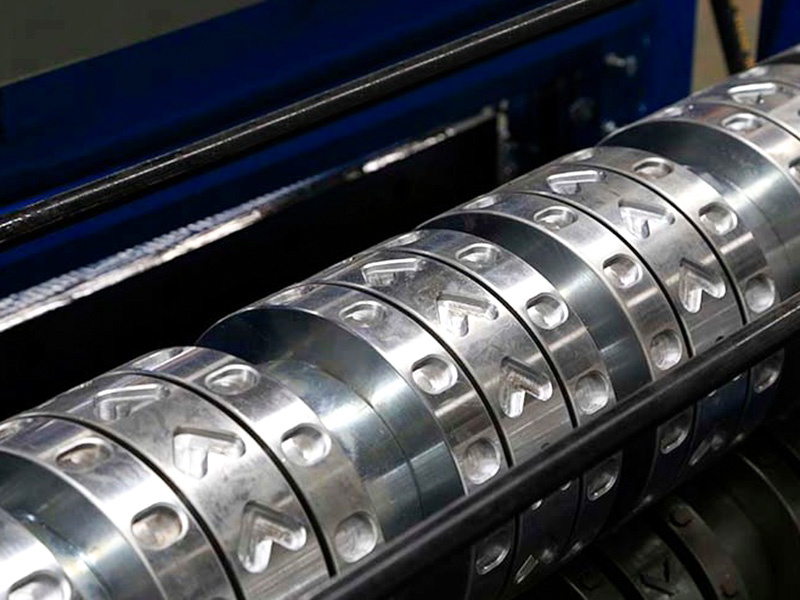

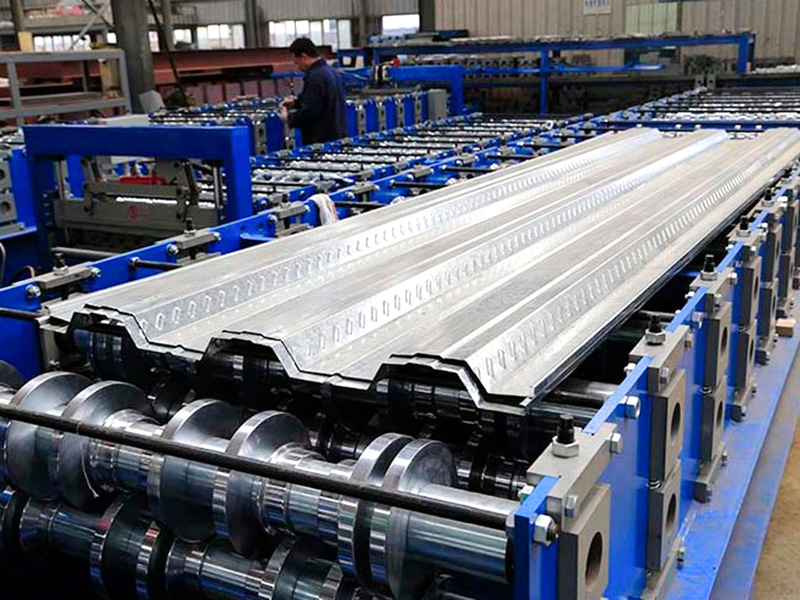

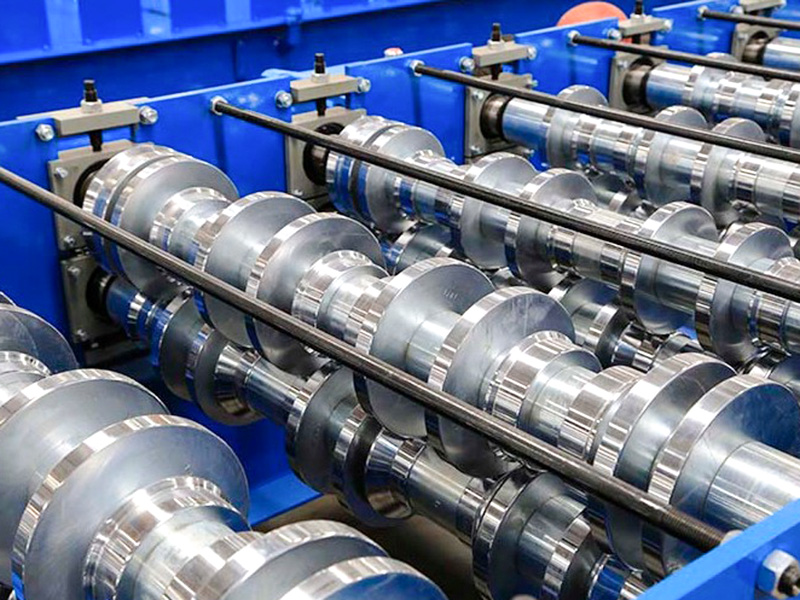

Standuri de formare multiple: Componenta miezului, fiecare constând din una sau mai multe perechi de role de formare superioare și inferioare, sunt responsabile pentru îndoirea treptată a metalului.
Dispozitiv de tăiere: în mod obișnuit, o foarfecă hidraulică zburătoare sau o forfecare de oprire, taie cu precizie tabla la lungimea dorită pe măsură ce aceasta continuă să se miște.
Sistem de descărcare/stivuire: Colectează și stivuiește foile formate și tăiate.
Sistem de control (PLC): Controlează viteza de operare a întregii linii de producție, lungimea de tăiere și numărarea.
Caracteristici cheie și utilizări ale acestui echipament:
Foarte specializate: matrițele cu role sunt proiectate pentru a îndeplini cu precizie forma secțiunii transversale și cerințele dimensionale ale podelei YX50-1005, asigurând acuratețea parametrilor cheie, cum ar fi înălțimea valurilor, distanța dintre valuri și lățimea efectivă a produsului finit.
Producție eficientă: este posibilă funcționarea continuă, cu viteze de producție atingând de obicei 15-20 de metri pe minut sau mai mult, făcându-l potrivit pentru proiecte la scară largă.
Compatibilitate cu materiale: Poate procesa bobine din diverse materiale (oțel, aluminiu) și acoperiri (zincate, PVDF/Poliester/SMP, etc.), cu grosimi de obicei cuprinse între 0,8 mm și 1,5 mm (în funcție de capacitățile mașinii).
Tăiere precisă: Echipată cu un sistem de tăiere de înaltă performanță, fiecare foaie este tăiată cu precizie la lungime.
Control automat: Sistemul PLC permite setarea parametrilor, monitorizarea funcționării și diagnosticarea defecțiunilor, asigurând o funcționare ușoară.
| Parametrii tehnici | ||
| Articol | Parametru | Remarcă |
| Baza mașinii | Standard național Nr.45 I-Beam Steel | Structura generală de sudare |
| Material role | Oțel 45# de înaltă calitate | Prelucrare fină, călită, acoperită cu crom dur |
| Arborele principal | φ80，45# Oțel | Prelucrare fină, călită |
| Formarea Grupurilor | 20 | |
| Puterea motorului principal | 15 kW | |
| Metoda Drive | Unitate cu lanț | |
| Modul Cut-Off | Oprire hidraulică | Puterea motorului stației hidraulice este de 5,5 kW |
| Cut Blade | Cr12MoV | stins, HRC58-62 |
| Derulator | Încărcare de 5 tone, cu platformă de încărcare | Puterea motorului stației hidraulice este de 2,2 kW |
| Sistem de control | PLC Siemens/Schneider | |
| Sistem hidraulic | Marca BeiJin Huade | |
| Lungimea totală a liniei de producție | Aproximativ 20 de metri | |
| Greutatea echipamentului | Aproximativ 9 tone | |
| Grosimea materiei prime | 0,8-1,5 mm | Bobina galvanizata Q235 |
| Viteza de productie | 15~20m/min | |
