Componentele de bază includ de obicei:
Încărcător/Debobinator: Încarcă și derulează bobinele metalice.
Dispozitiv de ghidare/îndreptare: asigură că banda intră drept în zona de formare.

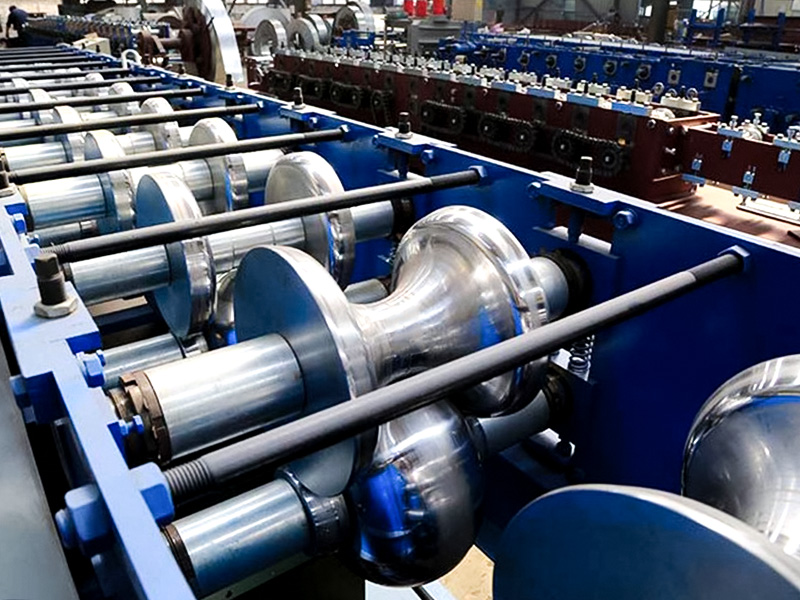

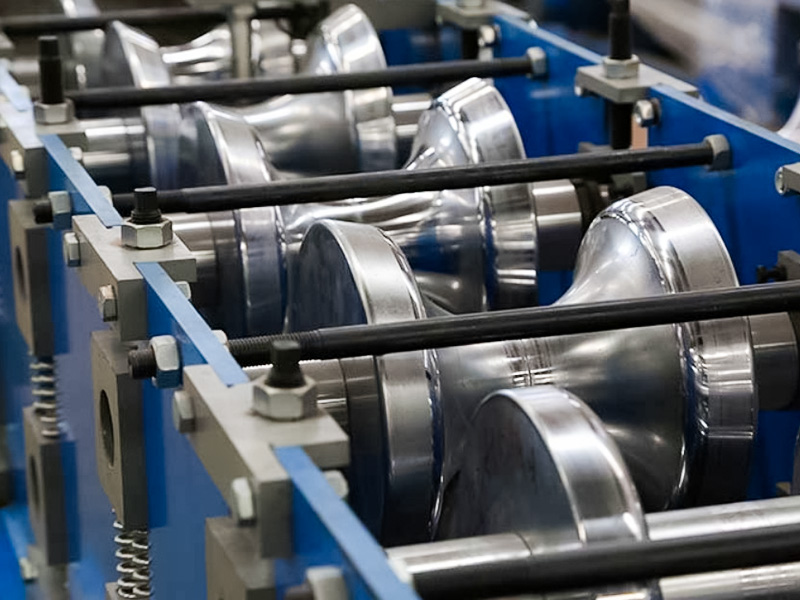

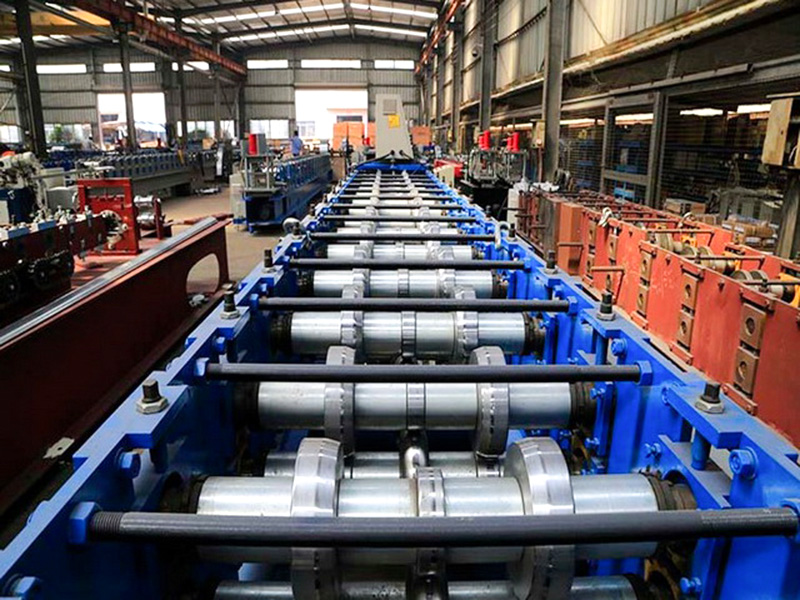

Cadru de formare multi-standard: componenta de bază, fiecare cadru conținând una sau mai multe perechi de role de formare superioare și inferioare, este responsabilă pentru îndoirea treptată a metalului.

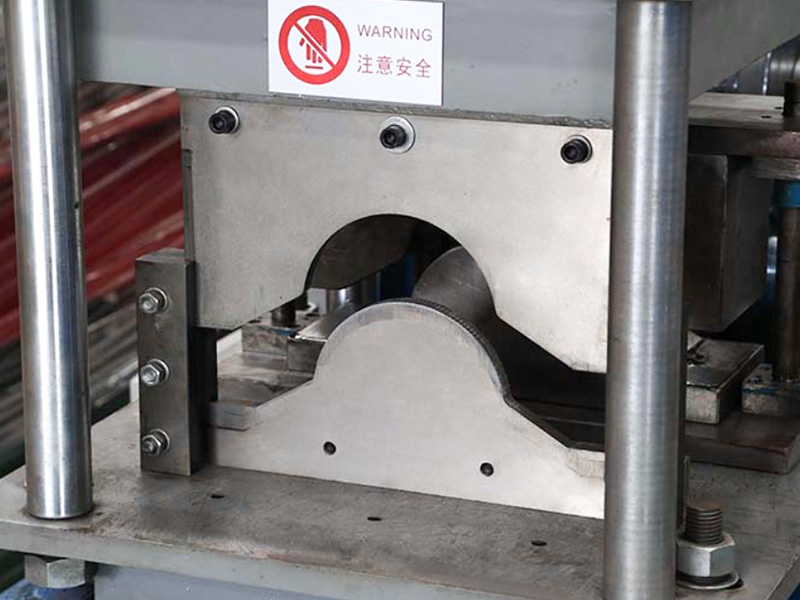

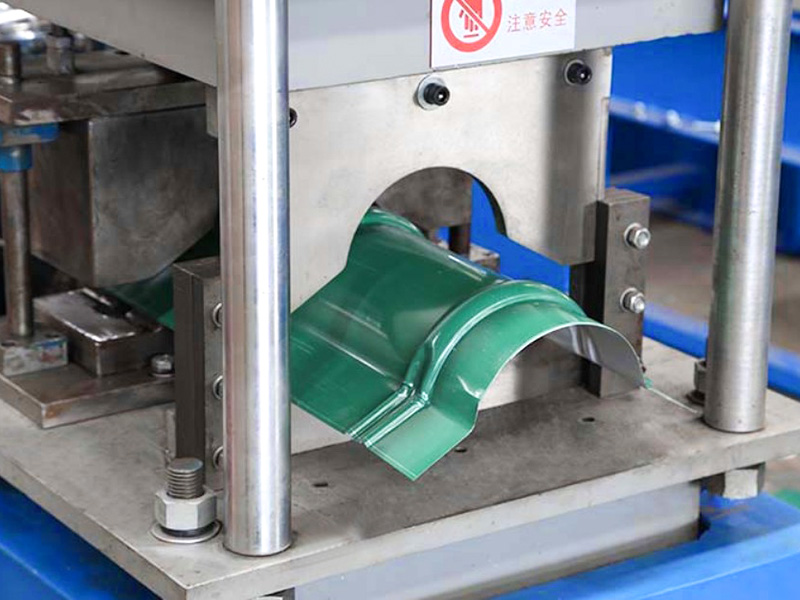

Dispozitiv de tăiere: în mod obișnuit, o forfecare hidraulică zburătoare sau o forfecare de oprire taie cu precizie foaia la lungimea dorită pe măsură ce continuă să se miște.
Sistem de descărcare/stivuire: Colectează și stivuiește foile formate și tăiate.

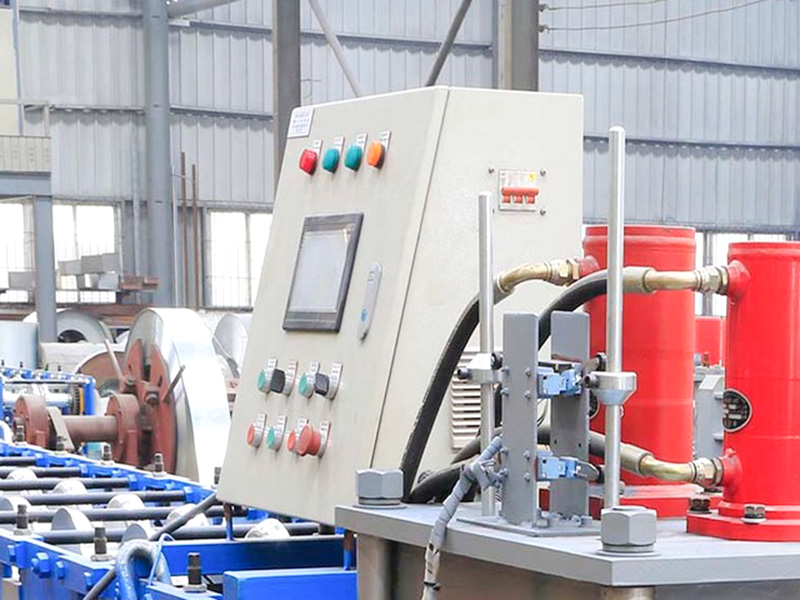

Sistem de control (PLC): Controlează viteza de operare a întregii linii de producție, lungimea de tăiere și numărarea.
| Parametrii tehnici | ||
| Articol | Parametru | Remarcă |
| Baza mașinii | Standard național Nr.45 I-Beam Steel | Structura generală de sudare |
| Material role | Oțel 45# de înaltă calitate | Prelucrare fină, călită, acoperită cu crom dur |
| Arborele principal | φ75,45# Oțel | Prelucrare fină, călită |
| Formarea Grupurilor | 14 | |
| Puterea motorului principal | 5,5 kW | |
| Metoda Drive | Unitate cu lanț | |
| Modul Cut-Off | Oprire hidraulică | Puterea motorului stației hidraulice este de 4,0 kW |
| Cut Blade | Cr12MoV | stins, HRC58-62 |
| Derulator | Încărcare de 5 tone, cu platformă de încărcare | Puterea motorului stației hidraulice este de 2,2 kW |
| Sistem de control | PLC Siemens/Schneider | |
| Sistem hidraulic | Marca BeiJin Huade | |
| Lungimea totală a liniei de producție | Aproximativ 18 metri | |
| Greutatea echipamentului | Aproximativ 6 tone | |
| Grosimea materiei prime | 0,4-0,6 mm | Bobina galvanizata Q235 |
| Viteza de productie | 12~15m/min | |
