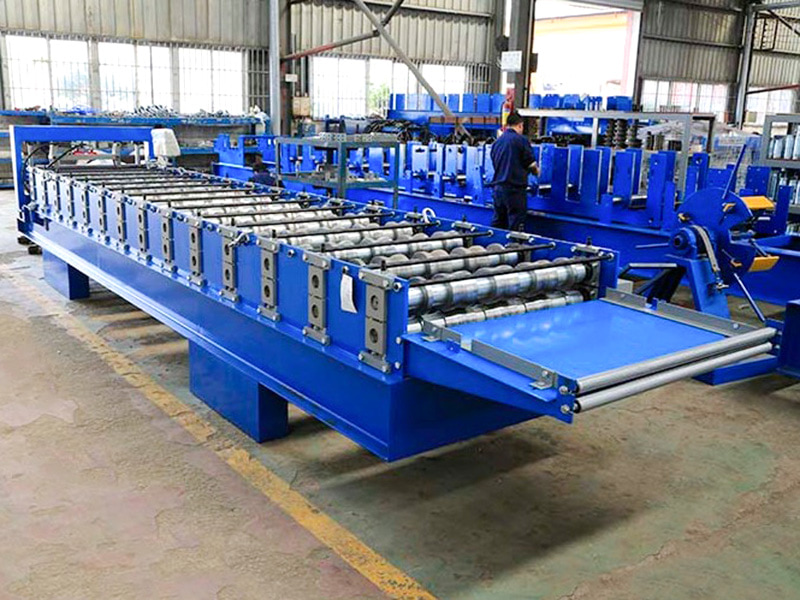

Mașina de formare cu role 686 IBR este o mașină de prelucrare a tablei special concepută pentru producția continuă a panourilor de acoperiș/pereți 686 IBR. Este o linie de producție automatizată concepută pentru a rula bobine metalice printr-un proces de rulare cu mai multe treceri la temperatura camerei, producând panouri/panouri metalice ondulate, continue, de mare viteză, care îndeplinesc standardul 686 IBR.
Jiangyin Hailong Machinery Factory este 686-Type Strong Stability IBR Mașini de formare a foliilor Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm 686-Type Strong Stability IBR Mașini de formare a foliilor de vânzare.
Principalele caracteristici și utilizări ale acestui echipament includ:
Foarte specializate: matrițele cu rolă sunt special concepute pentru a produce forma precisă a ondulațiilor 686 IBR.
Foarte eficient: poate funcționa continuu, de obicei la viteze de 20-40 m/min sau mai mari, satisfacând nevoile de producție de mare volum.
Foarte adaptabil: poate prelucra foi de oțel sau aluminiu de diferite grosimi (de obicei variind de la 0,4 mm la 1,2 mm) și acoperiri (zincate, galvanizate și prevopsite PVDF/poliester).

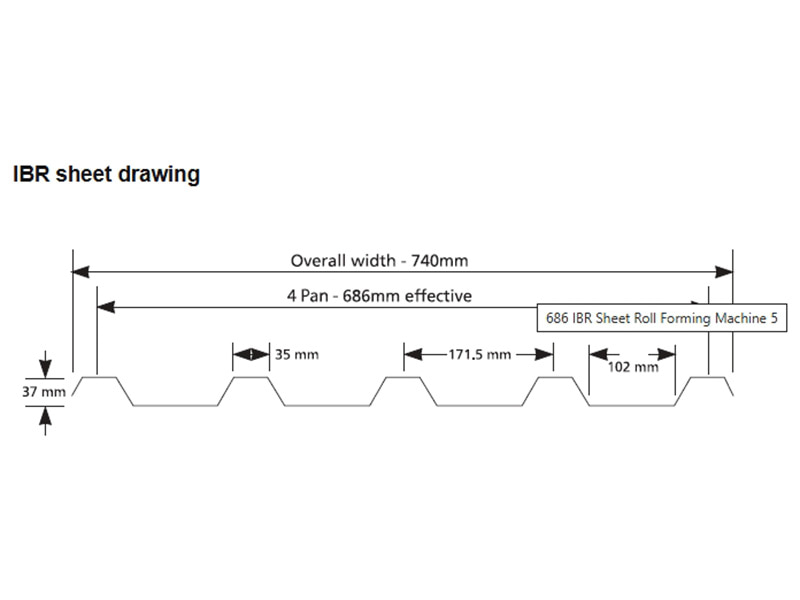

Formare precisă: Forma, înălțimea și distanța dintre ondulații sunt garantate conform standardului 686. Standardele IBR asigură rezistența, performanța în strat și aspectul consistent al materialelor din tablă.
Tăiere la lungime: Echipat cu un dispozitiv de tăiere, materialele din tablă formate pot fi tăiate cu precizie la lungimea stabilită.
Control automat: Un sistem de control PLC sau CNC este utilizat pentru a seta și monitoriza parametri precum viteza de producție, lungimea și numărul.
Aplicații de bază: Deservesc în primul rând industria de construcții și materiale de construcții, în special producătorii de acoperișuri metalice și sisteme de pereți sau proiecte de inginerie la scară largă, aceste sisteme sunt utilizate pentru a produce acoperișuri și acoperiri de pereți pentru clădiri mari, cum ar fi fabrici industriale, depozite, stadioane, centre comerciale și structuri agricole.
Componentele de bază includ de obicei:
Încărcător/Desfășurator: Încarcă și derulează bobina de metal.

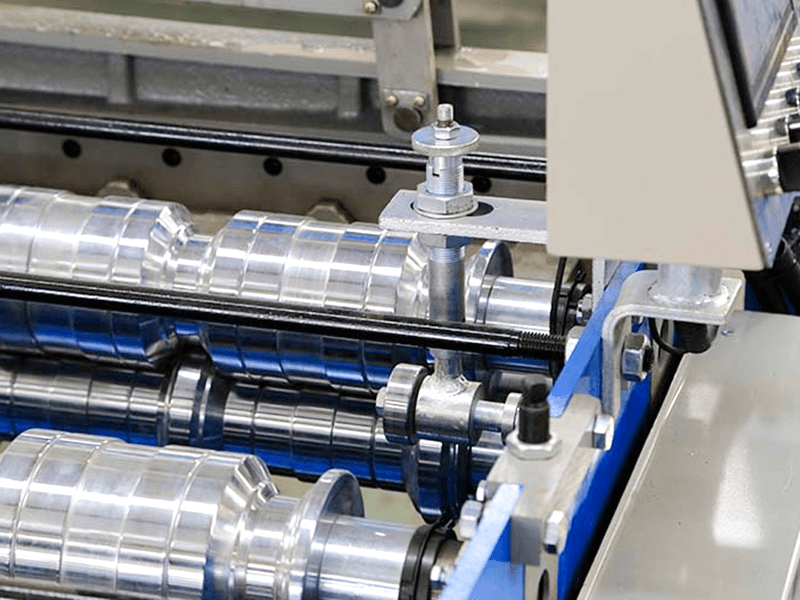

Dispozitiv de ghidare/îndreptare: asigură că banda intră drept în zona de formare.
Cadru de formare multi-standard: componenta de bază, fiecare cadru conține una sau mai multe perechi de role de formare superioare și inferioare, care sunt responsabile pentru îndoirea treptată a metalului.

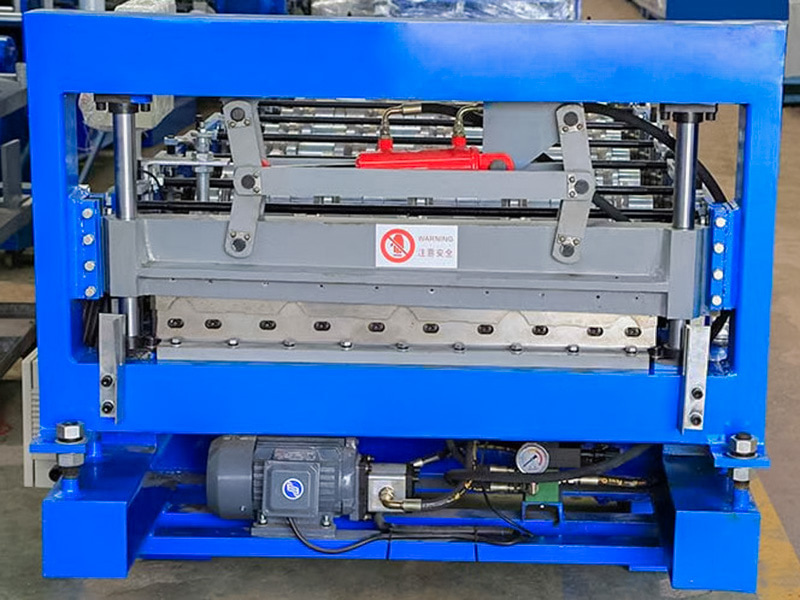

Dispozitiv de tăiere: De obicei, o forfecare hidraulică zburătoare sau o forfecare de oprire, taie cu precizie materialele din tablă la lungimea stabilită pe măsură ce acestea continuă să se miște.
Sistem de descărcare/stivuire: Colectează și stivuiește foile formate și tăiate.

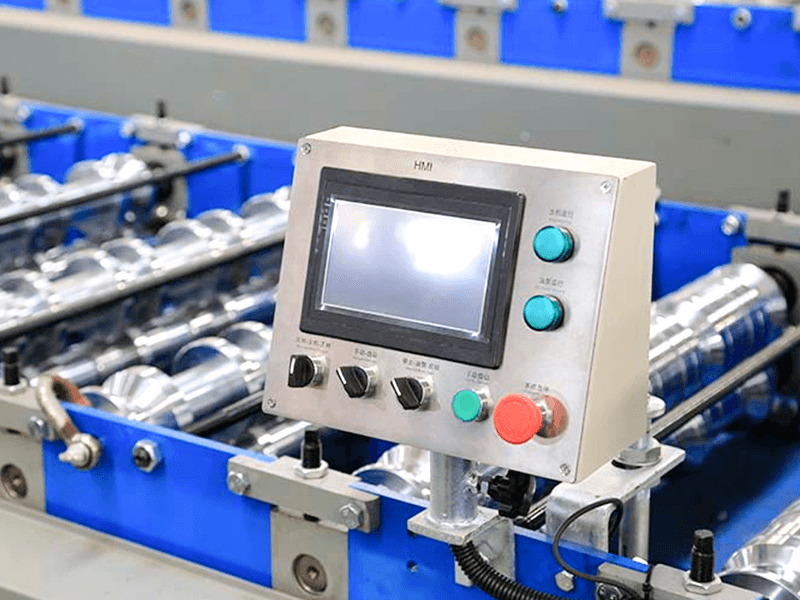

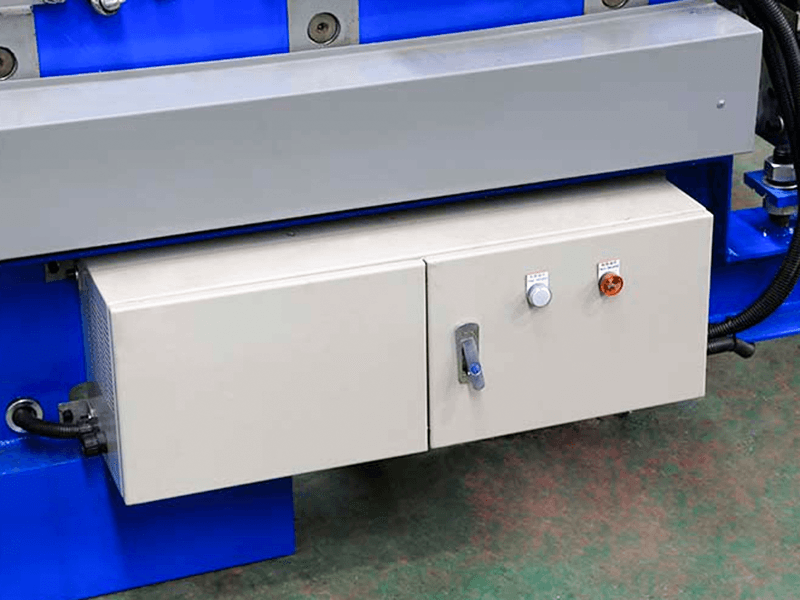

Sistem de control (PLC): Controlează viteza de rulare, lungimea de tăiere, numărarea, etc. a întregii linii de producție.
| Parametrii tehnici | ||
| Articol | Parametru | Remarcă |
| Baza mașinii | Standard național Nr.36 I-Beam Steel | Structura generală de sudare |

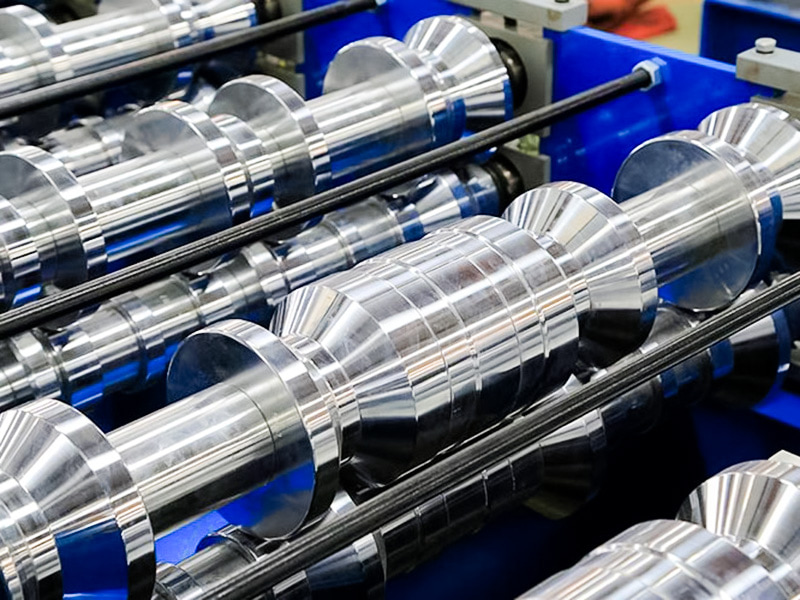

| Material role | Oțel 45# de înaltă calitate | Prelucrare fină, călită |
| Arborele principal | φ75，45# Oțel | Prelucrare fină, călită |
| Formarea Grupurilor | 20 | |
| Puterea motorului principal | 5,5 kW | |
| Metoda Drive | Unitate cu lanț | |
| Modul Cut-Off | Oprire hidraulică | Puterea motorului stației hidraulice este de 4 kW |
| Cut Blade | Cr12MoV | stins, HRC58-62 |
| Derulator | Încărcare de 5 tone, cu platformă de încărcare | Puterea motorului stației hidraulice este de 2,2 kW |
| Sistem de control | PLC Siemens/Schneider | |
| Sistem hidraulic | Marca BeiJin Huade | |
| Lungimea totală a liniei de producție | Aproximativ 18 metri | |
| Greutatea echipamentului | Aproximativ 6 tone | |
| Grosimea materiei prime | 0,3-0,8 mm | Bobina galvanizata Q235 |
| Viteza de productie | 10~12m/min | |
