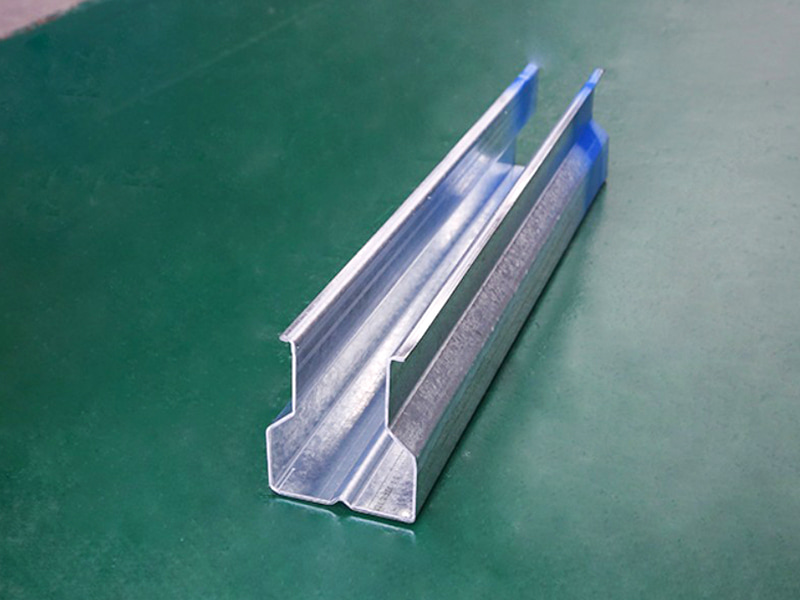

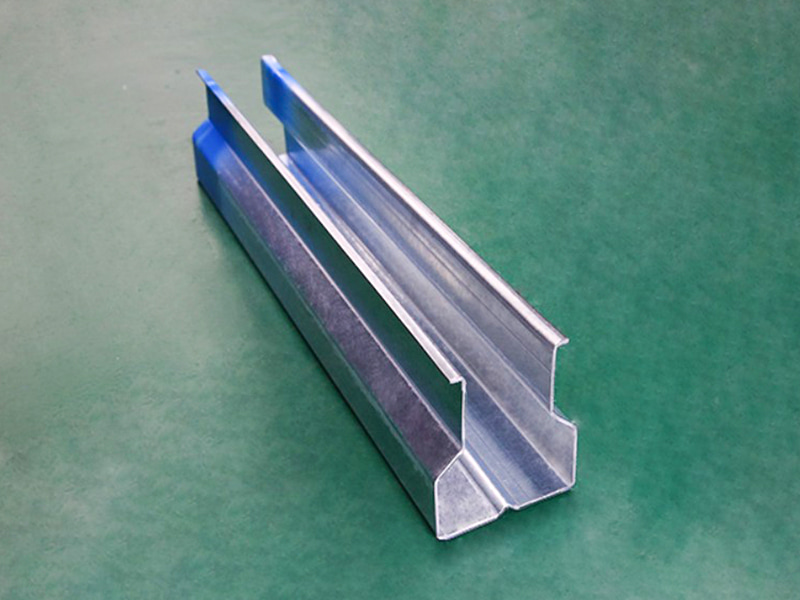

Mașina de formare cu rolă verticală a raftului de depozitare este o mașină specializată, de înaltă precizie, automată de formare a rulourilor de metal. Folosind role multiple, precise, îndoaie continuu (formează rulouri) bobine de metal (benzi) la temperatura camerei, producând eficient profile verticale pentru rafturi cu formele specifice de secțiune transversală necesare pentru rafturile depozitului.
Jiangyin Hailong Machinery Factory este Mașini de formare cu role verticale Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm Mașini de formare cu role verticale de vânzare.
Avantajele cheie ale echipamentului:
Eficiență de producție extrem de ridicată: mașina poate funcționa 24/7 la viteză mare, producând zeci de metri de profile pe minut, depășind cu mult procesele tradiționale de tăiere, sudare și ștanțare.
Rezistență excelentă a materialului: efectul de întărire la rece al procesului de îndoire la rece crește rezistența de curgere a materialului, făcând componentele formate mai puternice și mai durabile decât tabla originală.
Utilizare ridicată a materialelor: practic zero deșeuri. Bobinele sunt rulate și formate continuu, având loc doar pierderea finală a tăierii la lungime, reducând semnificativ costul total al procesului.
Precizia și consecvența produsului: rolele de precizie și sistemele CNC asigură că fiecare produs are dimensiuni, formă și plasare a orificiilor foarte consistente. Acest lucru este crucial pentru sistemele standard de rafturi care necesită o asamblare rapidă și sigură.
Capacitate complexă de formare a secțiunilor transversale: secțiunile transversale complexe, închise, imposibil de realizat cu presa frana tradițională, pot fi formate într-o singură trecere. Aceste secțiuni transversale oferă un raport optim rezistență-greutate.
Foarte automatizată: Întreaga linie de producție integrează procese de derulare, nivelare, formare, perforare, tăiere și bobinare, necesitând doar unul sau doi operatori, reducând semnificativ costurile cu forța de muncă.
Componente echipament:

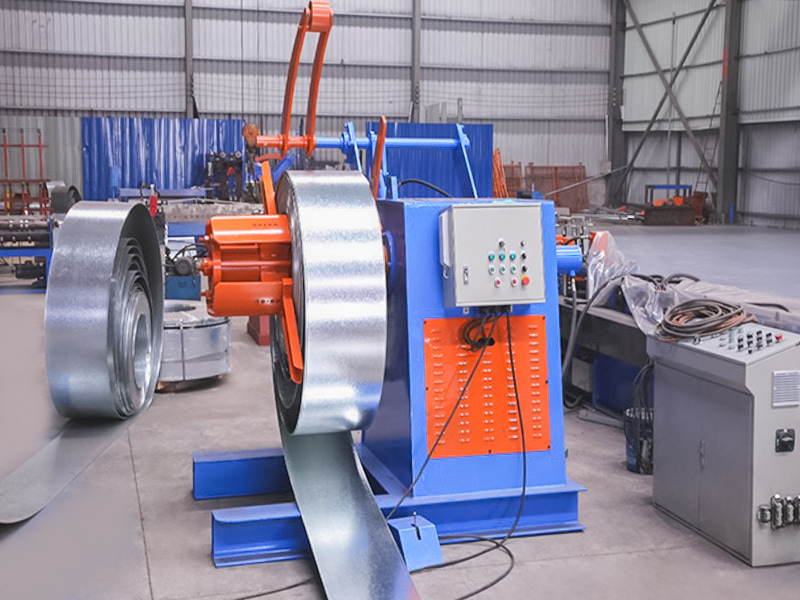

Derulator & Leveler: Ține și nivelează bobinele, asigurând o suprafață plană la intrarea în mașina principală.

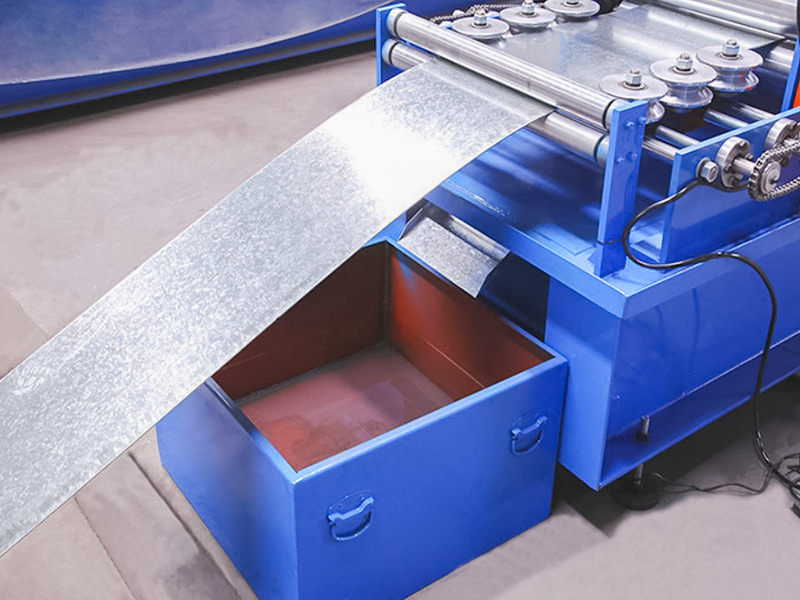

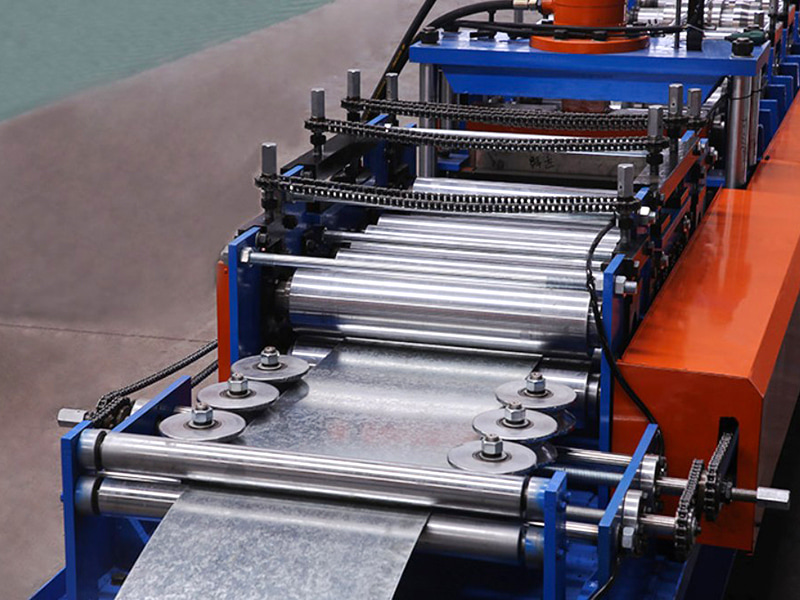

Dispozitiv de ghidare și alimentare: alimentează cu precizie materialul în primul set de role.
Sistem de perforare online (modul funcțional principal): de obicei, un sistem servo-hidraulic de înaltă precizie sau un mecanism mecanic de perforare, capabil să furnizeze perforarea instantanee, de înaltă presiune.
Sistem de control sincron al poansonului: Un sistem de control PLC asigură o mișcare precisă și sincronizată a poansonelor pe măsură ce materialul se mișcă, completând perforarea instantanee și retragându-se rapid, fără a perturba fluxul continuu al materialului. De asemenea, controlează distanța (pasul găurii) dintre perforații.

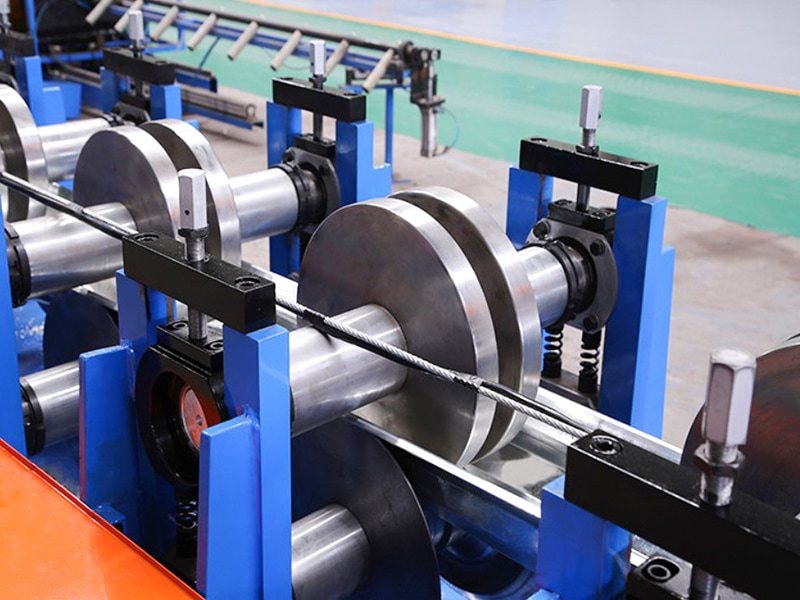

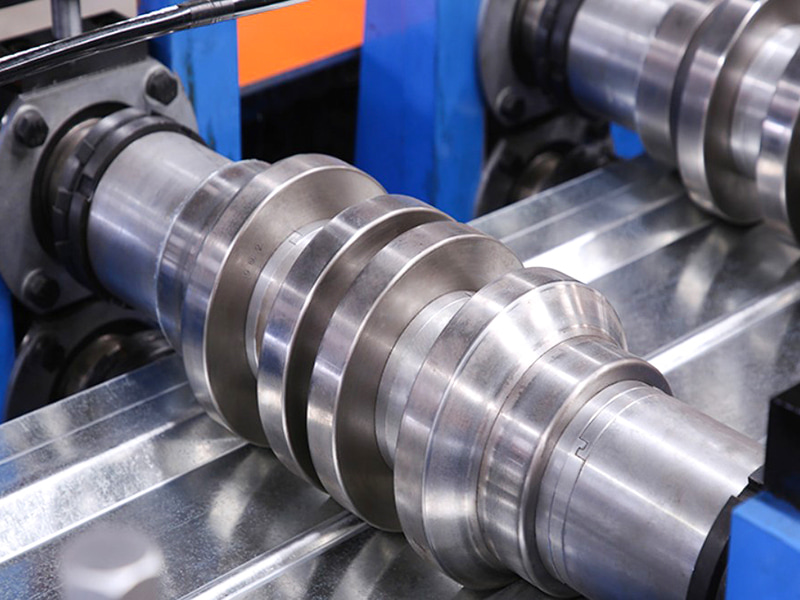

Mașină de formare la rece: Constând din mai multe perechi (de obicei 16-24 sau mai multe) de role din oțel cu matriță proiectate cu precizie, aceste mașini îndoaie treptat banda plană în secțiunea transversală finală a coloanei.

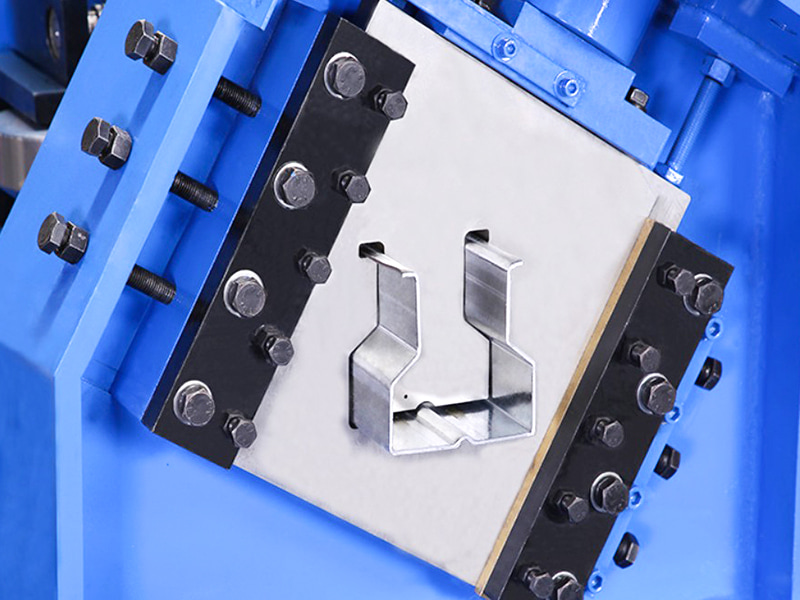

Sistem de tăiere (ferăstrău zburător sau tăiere hidraulică): Decupează coloanele formate continuu la lungimea dorită fără a opri materialul.
Tabel de primire: Primește și organizează produsele finite.

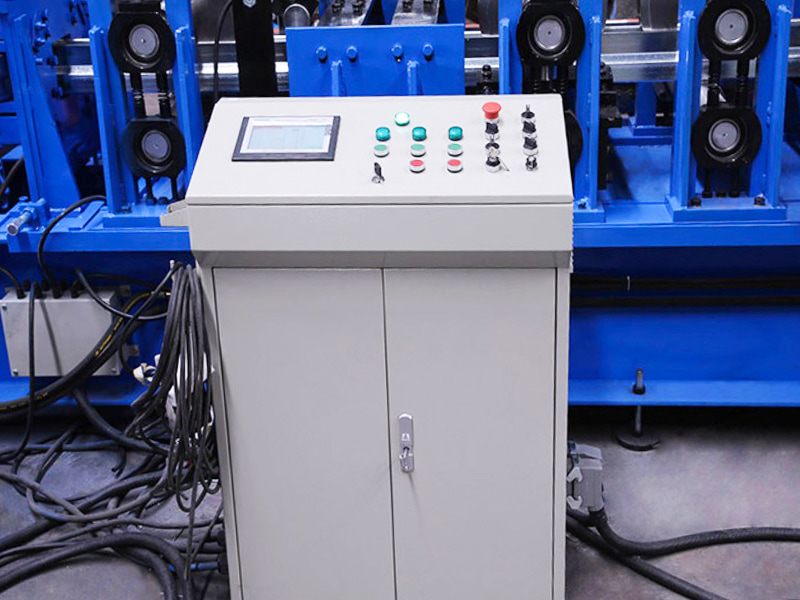

Sistem de control electronic CNC: operatorul folosește un ecran tactil pentru a seta toți parametrii (cum ar fi datele rolelor corespunzătoare secțiunii transversale, pasul găurii, lungimea de tăiere, viteza de producție etc.) și pentru a monitoriza întregul proces de producție.
| Parametrii tehnici | ||
| Articol | Parametru | Remarcă |
| Baza mașinii | Standardul Național Nr.40 Oțel I-Beam | Structura generală de sudare |
| Material role | Cr12MoV | Întărire în vid |
| Arborele principal | φ70/95，40Cr | Întărire și revenire |
| Formarea Grupurilor | 24 | |
| Puterea motorului principal | 30KW, seria K | |
| Cutia de viteze principală | X180 (Cutie de viteze elicoidal X180) | |

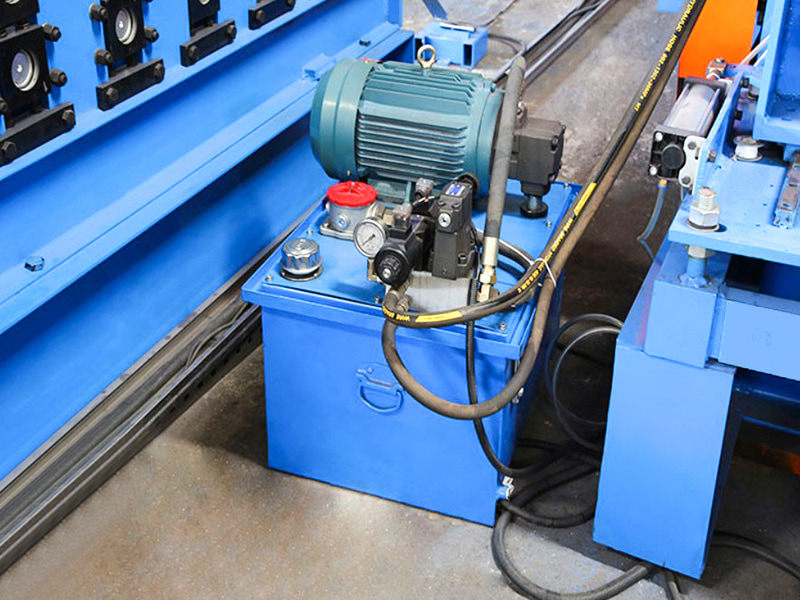

| Modul Cut-Off | Decuplare hidraulică de urmărire servo | Puterea motorului stației hidraulice este de 11 KW |
| Modul de perforare | Mașină de perforat | |
| Uncoiler | Încărcare 10 tone, cu platformă de încărcare | Puterea motorului stației hidraulice este de 5,5 KW |
| Sistem de control | PLC Siemens/Schneider | |
| Sistem hidraulic | Marca BeiJin Huade | |
| Lungimea totală a liniei de producție | Aproximativ 38 de metri | |
| Greutatea echipamentului | Aproximativ 15 tone | |
| Grosimea materiei prime | 2,0-3,0 mm | Bobina galvanizata Q235 |
| Viteza de productie | 15~20m/min | |
