Mașina simplă de aplatizare și tăiat bobine este o mașină economică două-în-unu pentru preprocesarea tablelor metalice, oferind o structură simplă, funcții de bază și costuri reduse. Acesta integrează aplatizarea bobinei și tăierea la lungime într-o singură linie de producție simplificată, permițând procesarea continuă de la bobină la tabla plată. Proiectat pentru aplicații la scară mică, cu buget redus, acesta răspunde cerințelor fundamentale de „desfăşurare, nivelare și tăiere la lungime”.
Jiangyin Hailong Machinery Factory este Mașină simplă de aplatizare și tăiat bobine Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm Mașină simplă de aplatizare și tăiat bobine de vânzare.
Funcții de bază:
Derulare (desfășurare): Susține și desfășoară încet bobina, eliberând stresul bobinei.
Nivelare (îndreptare): rolele mecanice elimină deformările, cum ar fi marginile ondulate, deformarea și cambra, restabilind planeitatea.
Forfecare (tăiere la lungime): taie banda de metal alimentată continuu (aplatizată) în foi individuale la o lungime prestabilită.
Caracteristici echipament:
Structură simplă: fără sisteme de automatizare complexe, design mecanic compact și amprentă mică (de obicei 5-10 metri lungime).
Operarea manuală este predominantă: încărcarea manuală a bobinei, reglarea parametrilor (cum ar fi presiunea rolei de nivelare) și colectarea foilor se bazează pe experiența operatorului.
Funcționalitatea este optimizată: se concentrează exclusiv pe derulare și nivelare, lipsind funcții avansate precum corecția automată a benzii, controlul tensiunii și tăierea de precizie.
Cost scăzut: prețul este de aproximativ 1/5 până la 1/3 dintr-o linie de nivelare complet automată (de obicei zeci de mii de RMB).
Consum redus de energie: puterea motorului este relativ scăzută (de obicei, 11 kW până la 30 kW), ceea ce îl face potrivit pentru atelierele mici.
Structura tipică:

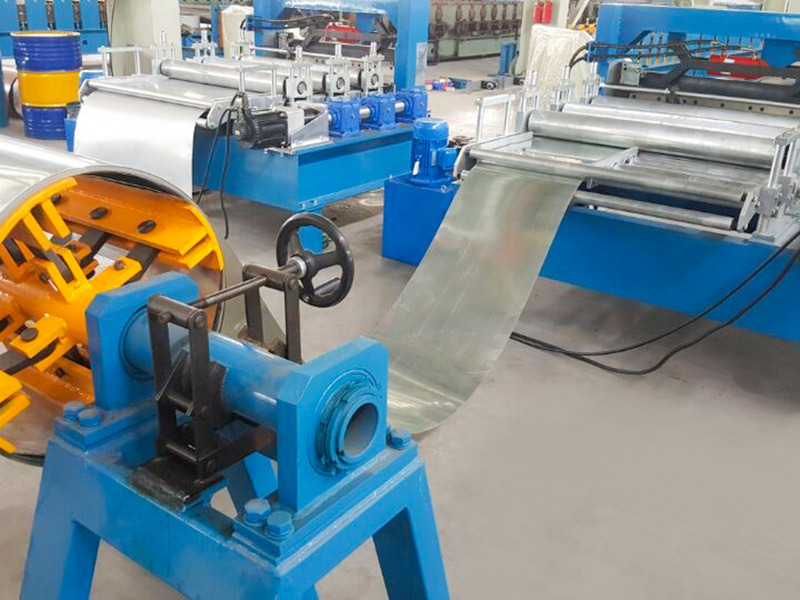

Stand de desfășurare: O structură simplă în formă de con sau în consolă, cu o bobină care se extinde și se contractă manual pentru a securiza bobina.
Platformă de alimentare: ghidează manual capul benzii în mașina de nivelare.

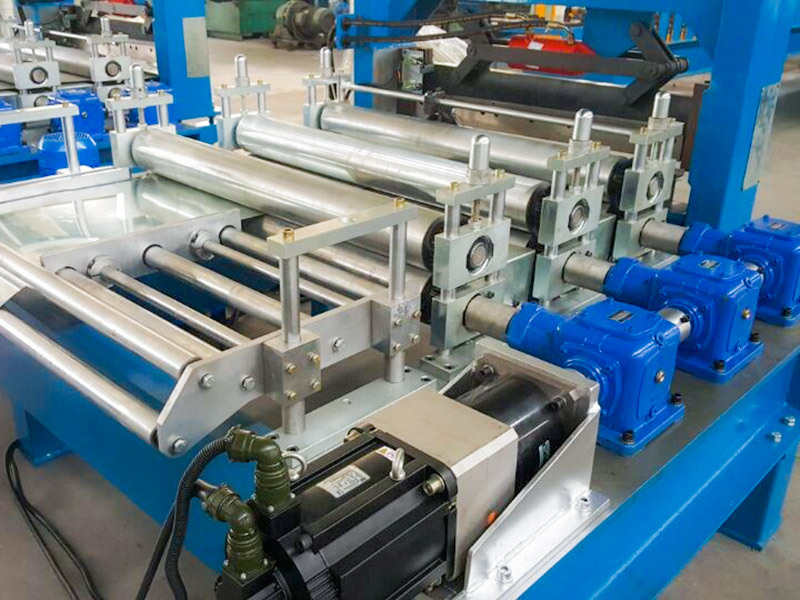

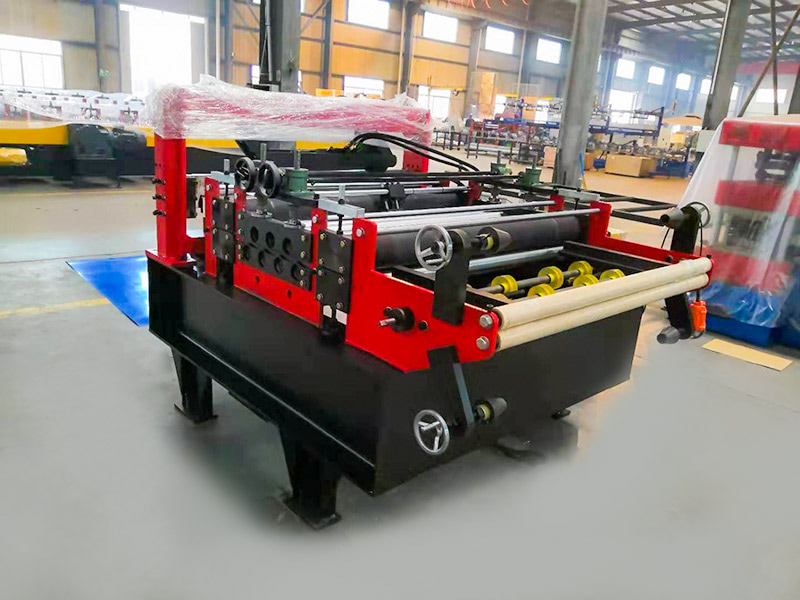

Unitate de nivelare: Unitatea de bază, care conține 5 până la 9 role de nivelare (mai puține decât la modelele avansate), corectează deformarea prin îndoirea rolelor.
Dispozitiv de forfecare:
Foarfece hidraulice: cost redus și întreținere ușoară, potrivită pentru grosimi ≤3 mm (alegerea curentă).
Foarfece pneumatice: și mai ieftină, potrivită numai pentru tablă ≤1,5 mm (supusă la deformare).
Raft de forfecare: Primește foile nivelate pentru manipulare manuală și stivuire.
| Cerință de putere | Tensiune | 380V/50Hz/3Ph (se poate personaliza) |
| Puterea motorului principal | 7,5 kW | |
| Putere de tăiere | 5,5 kW | |
| Viteza de productie | 10-15m/min | |
| Grosimea structurii | 18 mm | |
| Diametrul arborelui | 80 mm | |
| Conduceți | Unelte | |
| H Oțel | 400 mm | |
| Ecran | HMI | |
| Tipul de tăiere | Lungime stabilită și post tăiere | |
| Sistem de control | PLC Siemens | |
| Dimensiunea de instalare (în funcție de designul final) | 3,6 m×1,5 m×1,2 m | |
| Greutate totală (aproximativ) | 3.0T | |
