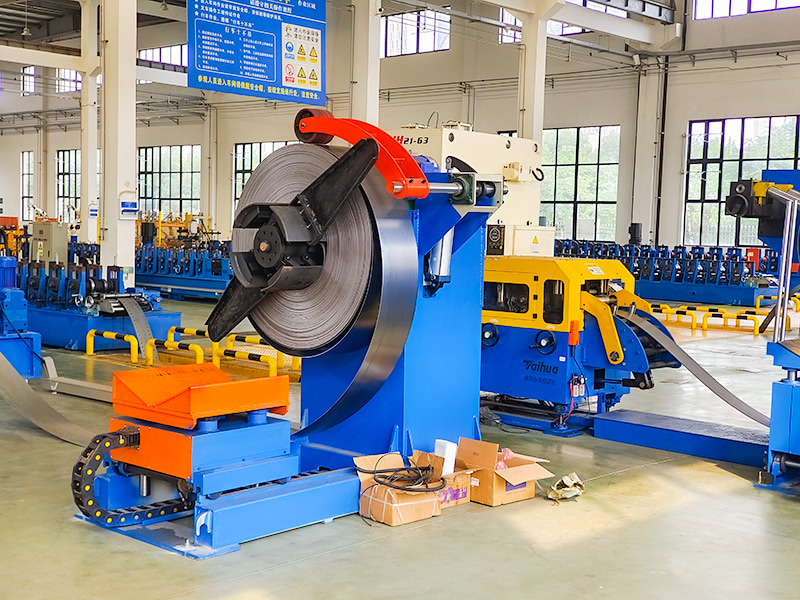

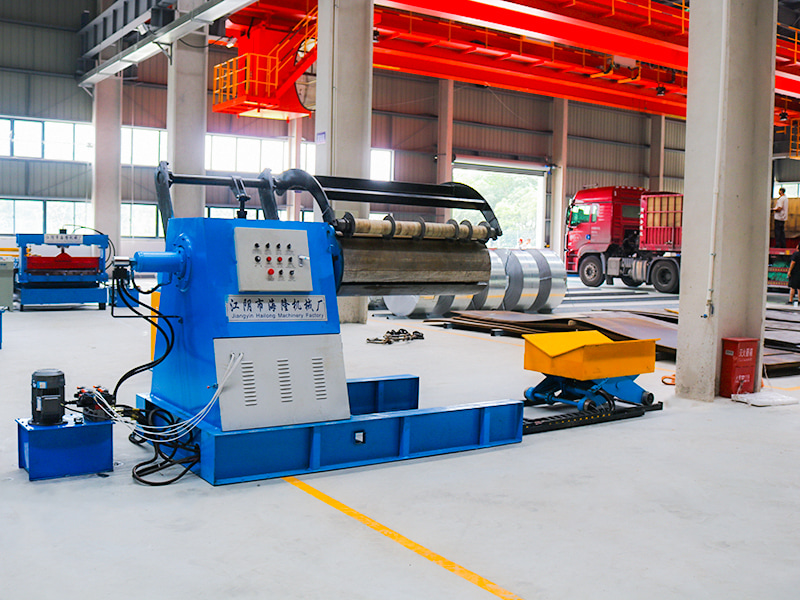

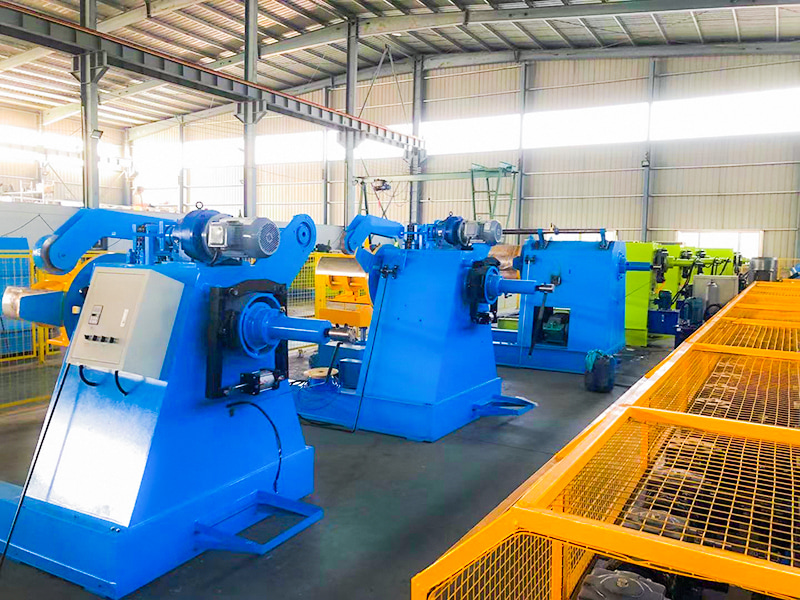

Un derulator hidraulic cu bobine de oțel este un echipament cheie utilizat în liniile de prelucrare a tablelor (cum ar fi liniile de profilare, liniile de tăiere, liniile de tăiere la lungime și liniile de ștanțare) pentru a susține, derula și controla bobinele metalice (oțel, aluminiu, cupru etc.). Caracteristica sa de bază este utilizarea unui sistem hidraulic ca metodă principală de putere și control.
Jiangyin Hailong Machinery Factory este Desbobinatoare hidraulice cu bobine de otel Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm Desbobinatoare hidraulice cu bobine de otel de vânzare.
Componente principale:
Cadru/Baza: Suportă întreaga unitate.

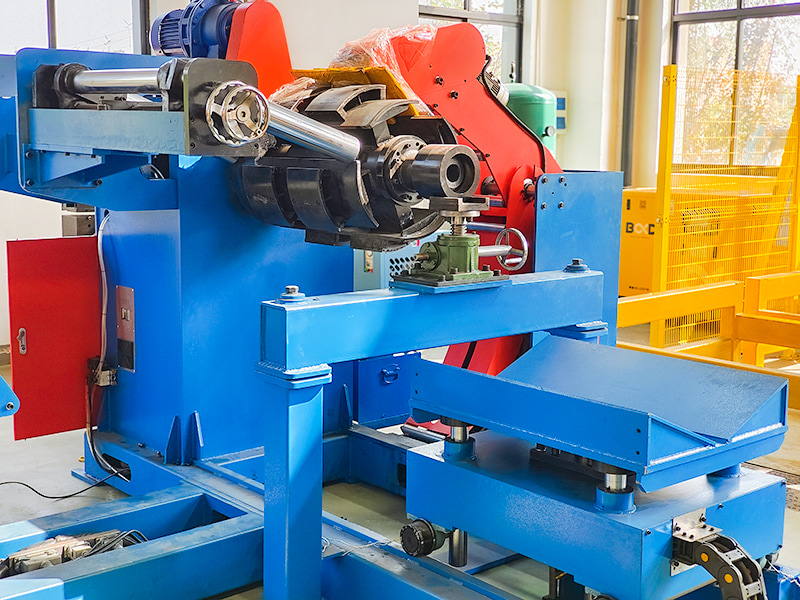

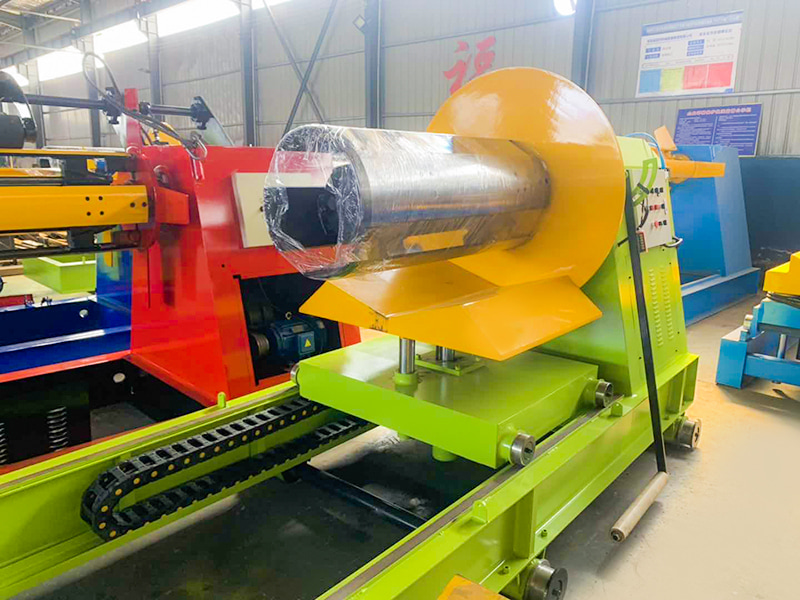

Bobina hidraulică de expansiune și contractare: componenta de bază, care conține un cilindru hidraulic și mecanism de dilatare și contracție (plăci de sector, manșoane piramidale etc.).
Ax și rulmenți: sprijină rotația bobinei.
Braț de presare (rolă de presare): Acționat de un cilindru hidraulic, brațul de presare apasă în jos pe inelul exterior al bobinei.
Braț de transport/Carru de transport: Oferă suport auxiliar pentru bobină.
Sistem de frânare: De obicei, o frână hidraulică cu disc sau un motor hidraulic generează tensiunea de derulare.
Sistem de antrenare: axul poate fi antrenat de un motor și reductor sau de un motor hidraulic.
Stație hidraulică: Include o pompă hidraulică, motor, rezervor de ulei, blocuri de supape de control (supape direcționale, supape proporționale/servovalve, supape de presiune, supape de debit etc.), răcitor, filtru etc.
Sistem de control electric: PLC, ecran tactil (HMI), senzori (comutatoare de proximitate, codificatoare etc.), etc., utilizați pentru a primi comenzi, a monitoriza starea și a controla cu precizie funcționarea sistemului hidraulic.
Dispozitive auxiliare: cum ar fi dispozitivul de centrare a bobinei (CPC) și ghidajele de margine.
Prezentare generală a fluxului de lucru:
Încărcarea bobinei: O macara sau cărucior ridică bobina pe brațul/căruciorul suport al derulatorului. Brațul de sprijin este ridicat sau căruciorul se mișcă pentru a alinia bobina aproximativ cu centrul bobinei.
Introducerea și tensionarea bobinei: Bobina (în starea sa cu diametru redus) este introdusă în orificiul interior al bobinei. Sistemul hidraulic antrenează bobina să se extindă, susținând ferm peretele interior al bobinei.
Retragerea brațului mulinetei/căruciorului: dispozitivul de sprijin coboară sau se mișcă.
Braț de presare în jos: Un cilindru hidraulic antrenează brațul de presare (rola de presare) în jos, apăsând stratul cel mai exterior al bobinei.
Stabilirea filetării și tensiunii: Un operator sau un sistem automat trage capul benzii prin echipamentele ulterioare (cum ar fi o placă de îndreptat). Sistemul de frânare se activează pentru a stabili tensiunea de derulare necesară.
Operațiunea de derulare: Linia de producție începe, iar axul (acționat de un motor electric sau hidraulic) rotește bobina și bobina pentru a se desfășura. Brațul de presare se ridică treptat pe măsură ce diametrul bobinei scade, în timp ce sistemul de frânare asigură continuu o tensiune constantă.
Descărcare: Când bobina este epuizată, brațul de presare se ridică, bobina se comprimă hidraulic, iar brațul/căruciorul suport al bobinei se deplasează într-o poziție de sprijin pentru a îndepărta miezul bobinei gol, pregătindu-se pentru următorul ciclu.
| Tip | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Lățimea materialului (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Grosimea materialului (mm) | 3 | ||||
| Diametrul interior. (mm) | φ450 ～ 530 | ||||
| Dia exterioara. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Greutate (Kg) | 2500 ~ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Viteza (m/min) | 15 | ||||
| Extindere | Expansiune hidraulică | ||||
| Greutatea mașinii (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Siența mașinii (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Putere | AC 3Ph 380V (se poate personaliza) | ||||
