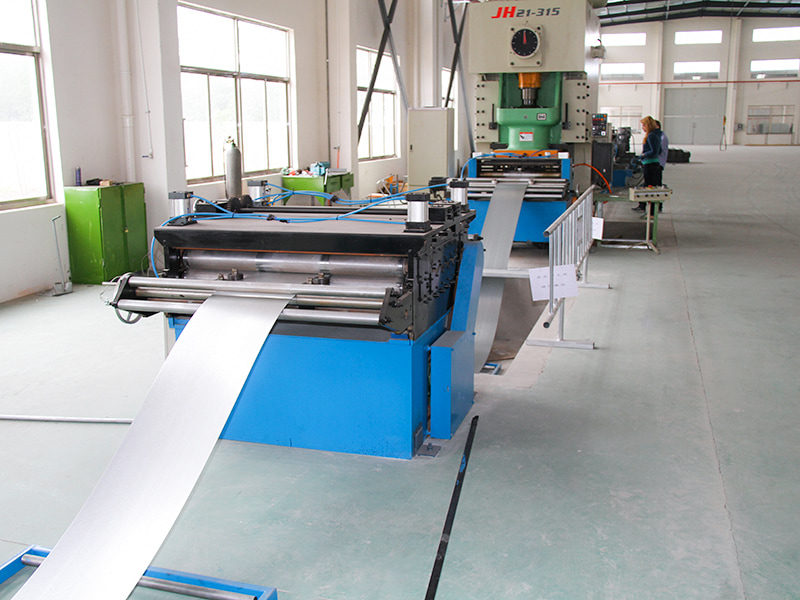

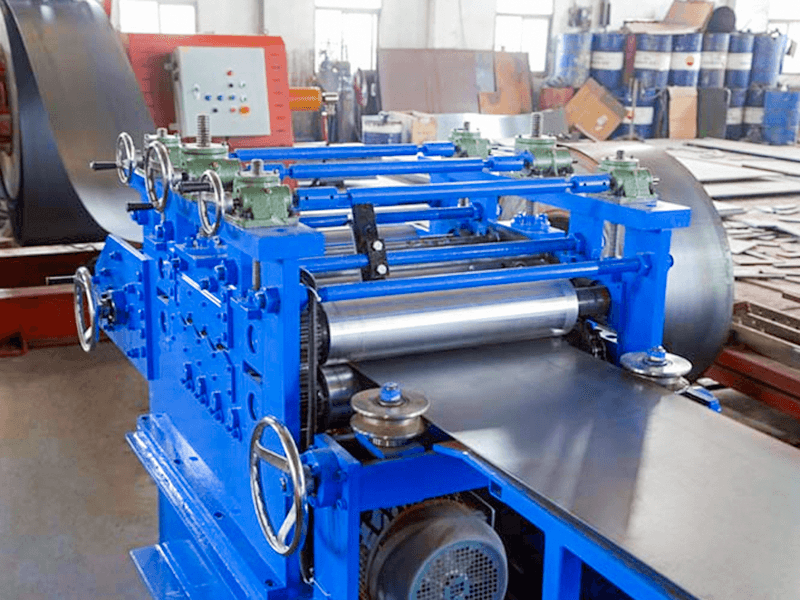

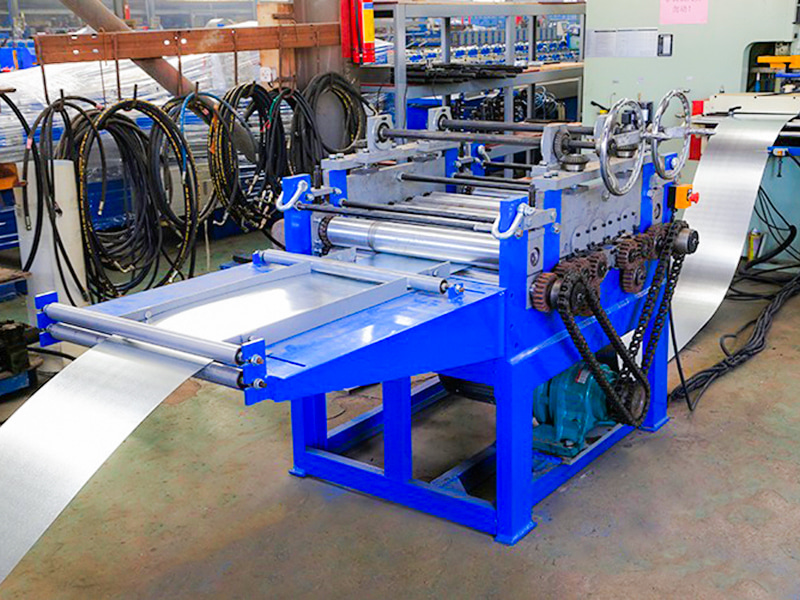

Mașinile de nivelare a bobinelor de oțel (cunoscute și ca nivelator sau îndreptător) într-o linie de producție de formare cu role la rece este o piesă cheie a echipamentului situat după debobinat și înainte de mașina de formare. Este un dispozitiv crucial de preprocesare pentru asigurarea calității produsului final. Sarcina sa de bază este să treacă o bandă metalică (foală) care are încă tensiuni reziduale, îndoiri, margini ondulate și defecte de cambra după derulare printr-un spațiu de rulare în mai multe etape controlat cu precizie, supunând banda la o serie de deformații de îndoire inversă descrescătoare (aplatizare și îndreptare). Acest lucru elimină efectiv îndoirile originale, marginile ondulate și tensiunile interne ale bobinei, rezultând o stare plată, dreaptă și fără stres. Aceasta oferă materie primă calificată pentru formarea de precizie ulterioară, tăierea la lungime sau perforarea.
Jiangyin Hailong Machinery Factory este Mașini de nivelare a bobinelor de oțel Furnizor în China. Cu peste 1200 de relații cu clienții, deservim o multitudine de industrii cu echipamente personalizate de formare prin rulare, furnizăm Mașini de nivelare a bobinelor de oțel de vânzare.
Structura de baza:
Cadru: O structură de cadru robustă.
Set role de îndreptare superioară/inferioară: O componentă de bază. De obicei, constă din mai multe role cilindrice aranjate într-un model eșalonat (văzut în mod obișnuit în numere impare, cum ar fi 9, 11, 13, 15, 17 sau 21).
Role superioare: Montate de obicei pe o traversă complet reglabilă, unele sau toate pot fi reglate independent (folosind o roată de mână sau un motor).
Role inferioare: De obicei fixe, sau doar cu câteva role reglabile. Rolele de antrenare (acționate de un motor printr-un reductor sau cutie de viteze) sunt de obicei situate în rândul inferior.
Reglarea spațiului: acţionat manual, electric sau hidraulic, acest mecanism ajustează cu precizie presiunea în jos a rolelor superioare în raport cu rolele inferioare (adică presiunea de îndreptare/presiunea de îndreptare). Mașinile de înaltă precizie permit reglarea independentă a fiecărei role superioare.
Sistem de antrenare: un motor, un reductor, un cuplaj și o cutie de distribuție a angrenajului rotesc unele sau toate rolele inferioare, trăgând banda înainte. Acest sistem este de obicei sincronizat cu viteza liniei de producție.
Dispozitive de ghidare: rolele de ghidare laterale sau plăcile de ghidare sunt de obicei instalate la intrare și la ieșire pentru a preveni rătăcirea benzii.
Role de rezervă (opțional): Pentru mașinile de îndreptat plăci late sau groase, rolele de sprijin sunt instalate pe partea din spate (nefuncțională) a rolelor de lucru pentru a preveni deformarea excesivă.
Sistem de lubrifiere: Unge rulmentii cu role.
Husa de protectie: Ofera protectie de siguranta.
| Tip | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| lățime (mm) | 200 | 300 | 400 | 500 | 600 |
| grosime (mm) | 1,0 ~ 6,0 | ||||
| Reductor | 1:30 | ||||
| Puterea motorului (CP) | 5 | 5 | 7 | 7 | 7 |
| Metoda de ajustare | Unelte melcate | ||||
| Reglarea vitezei | Reglarea vitezei cu frecvență variabilă | ||||
| Diametru rola de nivelare. | ￠90×7 (sus 4 jos 5) | ||||
| Putere (V) | AC 3Ph 380V | ||||
| Dimensiunea mașinii (L×L×H) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Greutatea mașinii (kg) | 430 | 550 | 670 | 800 | 900 |
